Vlastní osvětlení a další elektronika - 14

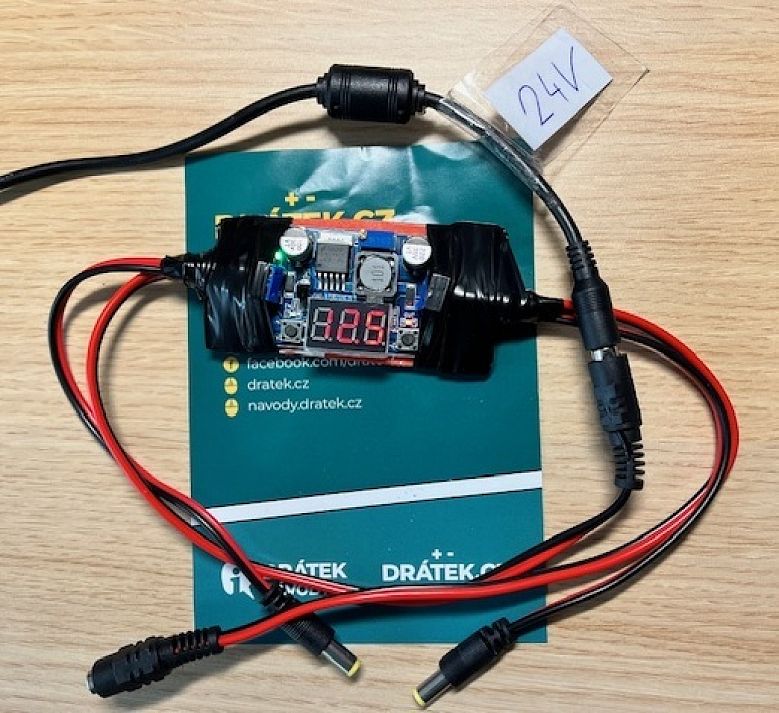

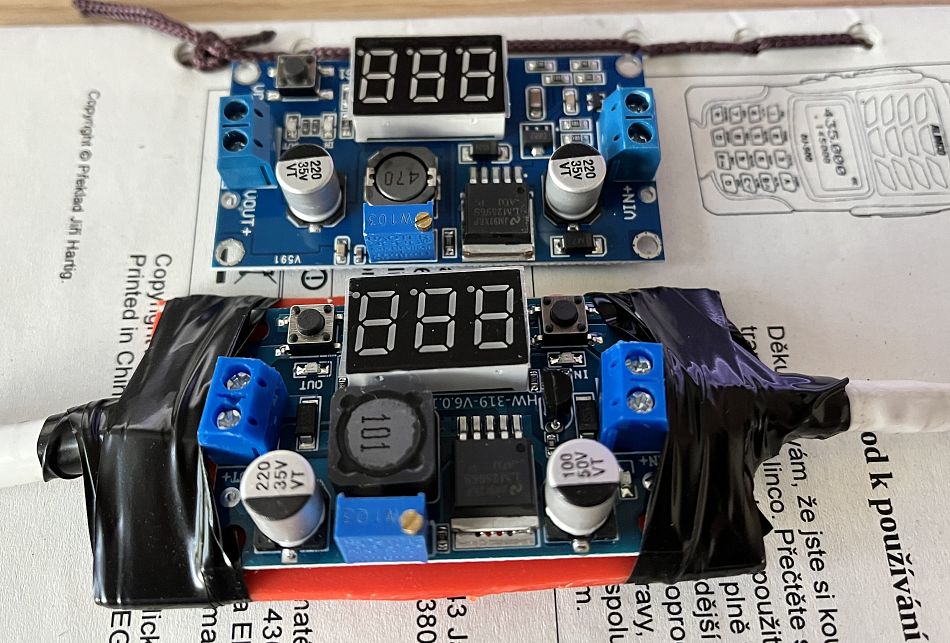

Předchozí verze se naplnila, nicméně pokračujme v diskusi o vlastní výrobě osvětlení nejen na lehokolo, a taky o dalších elektronických doma vyráběných vychytávkách.

Díl 13 zde: https://www.nakole.cz/diskuse/29073-vlastni...

[ Reagovat ] [ Zpět ]
Datum: 08.01.2023
Autor: Akito
  • Re: Vlastní osvětlení a další elektronika - 14



    Ted jsem se doma hrabal ve starší powerbance a už asi vím jak to je s těma kapacitama co píšou na krabičkách.
    Já mám na krabičce napsáno 8400ma
    v krabičce mám 4 články o kapacitě 2200ma
    když je znásobím a odečtu něco málo co by v článcích mělo zustat když zafunguje ochrana podvybití článku jsem na těch cca 8400ma, páč jsou ale články zapojené jako dva plus dva, reálně z nich potom mohu vysosnout třeba při dobijení mobilu tak max 5000ma.

    [ Reagovat ] [ Zpět ]
    Datum: 13.01.2023
    Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      "Pravidlem" jsou 2/3 čili 66%. Takto ro dělám u všeho, i u "vlastních" staveb powerbank na 18650, bo účinnost a jiné napětí aku a USB. Wh zůstanou stejné, ale pro rozdílné napětí máš jiné Ah a ta účinnost 2 konverzí do toho.

      [ Reagovat ] [ Zpět ]
      Datum: 13.01.2023
      Autor: Arnošt905
      Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Vlastní osvětlení a další elektronika - 14



        Mohl bys napsat z čeho ty vlastní powerbanky stavíš (kromě těch článků 18650, samozřejmě)? Čím ty články balancuješ, čím řídíš konverzi na (předpokládám) 5V USB, atd.

        [ Reagovat ] [ Zpět ]
        Datum: 14.01.2023
        Autor: Akito
        Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
        • Re: Vlastní osvětlení a další elektronika - 14



          Žádné velké haló a kvalita. Koupím prostě na alíkovi pouzdro na 8x 18650 a koupím články panasonik bez elektroniky. Pouzdro do 300Kč a běžné 18650 kapacity 3400mAh. Nyní budu kupovat pouzdro s bezdrátem a zase nějaký lowcoast. Krabičku přelepím kobercovkou a z plošňáku ustřihnu světelné diody. Není to vodotěsné, ale už jsem vytáhnul z kaluže pod plachtou, oklepal, otevřel, osušil a nyní se chystám na novou sezónu.
          Takže nebalancuju. To si řeší ta "elektronika" z čajná. Koupil jsem na alíkovi powerbanku a vyhozené love, už jen prázdné krabičky k osazení. Byly v tom placáčky aku obdélníky po 4500mAh a v kaluži se dostala voda do krycího alobalu a igelitu a při zatížení mi to blaflo, celkem boj... Na echt spoleh mám nějaký alza brand voděodolný. Ale chystám se koupit nějakou voděodolnou rychlou podle Petrp, jak si koupil 30Ah rychlou a patřičně oceněnou.

          [ Reagovat ] [ Zpět ]
          Datum: 14.01.2023
          Autor: Arnošt905
          Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      Moc smyslu to nedává. Když pominu, že proudová kapacita je v mAh, mA je proud, tak sčítat kapacity můžeš u článků zapojených paraleleně. Takže jestli tam máš 4x 2200 mAh články spojené 2s2p, kapacita té baterie je 4400 mAh.
      Existuje možnost, že nějaký dobrák zkusil schválně sečíst všechny 4, protože v mobilech bývá jen jeden článek a na jednotku kapacity Wh (které by šlo sčítat bez ohledu na pospojování článků) nejsou lidi zvyklí. Takže mohl někdo chtít vyjádřit, že tahle powerbanka by mobil s kapacitou 2050 mAh dokázala nabít čtyřikrát. A kdyby v té powerbance byly čtyři 2200mAh články zapojené 2s2p pro celkovou kapacitu 4400 mAh při napětí dvou článků (8,4V nabité bez zátěže) a měl pro USB výstup měnič na 5V s účinností cca 96% schopný vyčerpat tu powerbanku do nuly, opravdu by mohl nabít 2050 mAh mobil 4x.
      Ale je to dost složitá úvaha. Daleko pravděpodobnější se jeví, že tu samou powerbanku začli vyrábět s 2050 mAh články a prostě sečetli vše, jakkoliv to nedává fyzikálně smysl, ignorovali jakékoliv ztráty, pak jejich dodavatel změnil na 2200 mAh, což je jedna z nejčastěji vyráběných kapacit, a typové označení powebanky zůstalo.
      Vzhledem k tomu, že někdo se nestyděl dát na trh články velikosti 18650 a natisknout na ně, že mají kapacitu 14800 mAh, i když reálně změřenou měly některé i asi 120 mAh (nulu jsem nezapomněl), tak bych neváhal podezírat výrobce powerbanky, že se s ničím nepočítal a prostě tam mrsknul nějaké číslo, se kterým mu přišlo, že by se to mohlo dobře prodávat. Žádné výpočty, žádná korelace s tím, co je doopravdy uvnitř.

      [ Reagovat ] [ Zpět ]
      Datum: 13.01.2023
      Autor: Jirka
      Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Vlastní osvětlení a další elektronika - 14



        Mě šlo o jediné, pochopit, jak se prodejci dostávají k těm nesmyslně nadhodnoceným udajum v miliampérách na powerbankách---dnes jsou nejběžnější 10000mah---tedy ve skutečnosti pro jednočlánkové dobijení--třeba mobilu mohu počítat s reálnými cca 6000mah.

        Prostě sečtou kapacitu komplet všech článku uvnitř powerbanky, ale jak jsou zapojené, nebo jaké jsou ztráty na měniči při nabijení už se uživatel nedozví.

        [ Reagovat ] [ Zpět ]
        Datum: 13.01.2023
        Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
        • Re: Vlastní osvětlení a další elektronika - 14



          Samozřejmě, převod z aku v bance, zpět na nabíjecí napětí a samotné nabíjení mají své ztráty rozhodně nelze počítat s tím, že z 10 Ah banky dvakrát z nuly plně nabiješ mobil s 5 Ah baterkou, to nikdo z výrobců ani prodejců netvrdí a pokud to takhle předpokládá zákazník, tak je to blb.

          [ Reagovat ] [ Zpět ]
          Datum: 13.01.2023
          Autor: xtonda
          Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
          • Re: Vlastní osvětlení a další elektronika - 14



            Smutné je, že údaj, který by byl pro zákazníka relevantní = kolik energie dokáže powerbanka skutečně dodat, se nikde neuvádí a z uvedených údajů můžeš akorát hádat.

            Efektivitou dobíjení mobilu bych to nekomplikoval, to je až další krok. První by bylo dozvědět se, jak dlouho dokáže powerbanka na svém výstupu dodávat 5V, 0.5A.

            Teprve když to budeš vědět, má smysl zkoumat, kolik energie spotřebuje konkrétní mobil na plné nabití batere...

            [ Reagovat ] [ Zpět ]
            Datum: 13.01.2023
            Autor: Jrr
            Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
          • Re: Vlastní osvětlení a další elektronika - 14



            No, trochu bych to zarovnal na vzdělání v oboru. A nejhorší, že ten reklamní údaj nelže o kapacitě těch instalovaných aku, není jen vztažen k napětí, taková polopravda, fejk dneška :-D Wh by byly asi víc vypovídající, pokud se hodnotí víc pruhů víc adidas. A málokomu vysvětlíš, že je to sice pravda, ale je to ve skutečnosti úplně jinak :-D
            Blb ne. Nevzdělanec možná. Teda podle mých modrých očí.

            [ Reagovat ] [ Zpět ]
            Datum: 13.01.2023
            Autor: Arnošt905
            Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
            • Re: Vlastní osvětlení a další elektronika - 14



              Polopravdou se dá nazvat údaj na powerbance, kde opíšou hodnotu z baterie uvnitř.

              Pokud ale tady nejsou všechny články zapojené paralelně, pak údaj v mAh prostě sčítat nelze a tohle je již lež. Dobře jim tak, měli uvádět Wh, tam by to sčítat mohli.

              [ Reagovat ] [ Zpět ]
              Datum: 13.01.2023
              Autor: Jrr
              Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
          • Re: Vlastní osvětlení a další elektronika - 14



            -------rozhodně nelze počítat s tím, že z 10 Ah banky dvakrát z nuly plně nabiješ mobil s 5 Ah baterkou, to nikdo z výrobců ani prodejců netvrdí a pokud to takhle předpokládá zákazník, tak je to blb-------------------A to si právě myslim, že většina lidí naopak počítá s tím, že pokud mají mobil s 5Ah baterkou tak ho z 10Ah powerbanky dobijou dvakrát.
            K mobilu si dohledají, že je v něm 5Ah baterie tak jim přijde logické že z 10Ah powerbanky by měl jít nabít dvakrát, stačí kouknout na ty recenze jak jsou překvapeni že to kapacitně nevychází a podle mého proč by měl být někdo blb, když se v návodu dočte, že výstup je 5V a kapacita 10Ah, ani náhodou není blb, je jen klamán výrobcem.

            Já jsem potřeboval vyřešit napájení předního světla na kolo, kde mi už odešli origo lion baterie a páč je 8V, tak mi přišlo nejideálnější na to použít powerbanku, tu kuchnout abych se dostal přímo na její seriově zapojené články--tedy 8v ale i nějak zjistit, co tam je vubec za články--jaká kapacita vuči tomu co píšou na krabičce , což by teda mělo být v případě 10Ah powerbanky pro světlo použitelných 5Ah, světlo bere 1A tak by to mohlo stačit na 2hodiny večerní jízdy plus případné dobití mobilu vcelku s rezervou.

            [ Reagovat ] [ Zpět ]
            Datum: 13.01.2023
            Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
            • Re: Vlastní osvětlení a další elektronika - 14



              Proč kuchat powerbanku, není lepší koupit přímo články kde si můžeš vybrat značku a parametry?

              [ Reagovat ] [ Zpět ]
              Datum: 13.01.2023
              Autor: xtonda
              Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
              • Re: Vlastní osvětlení a další elektronika - 14



                Pokud koupím do té své nové články--třeba VTC6 tak mě to vyjde na cca 700kč a budu na cca 5Ah
                pokud koupím novou powerbanku 10000ma--tedy 5Ah bude stát cca 500kč----ale vím prd, jestli i ty modernější
                pytlíkové jsou zapojené do serie jako ty staré co mám já ještě s lion 18650. Ono mi to světlo svítí i z výstupu usb 5v, ale teče mi tam už skoro 2A tak si nejsem jistý, jestli by to ten usb výstup dlouhodoběji ustál. Rozhodně se chci pokud možno vyhnout tomu, že jednu baterii budu muset dobijet pro světlo, a druhou--powerbanku pro mobil, chci už tahat a doma dobijet pouze jednu baterku--tedy powerbanku.

                [ Reagovat ] [ Zpět ]
                Datum: 13.01.2023
                Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      Jistě, jediná správná jednotka pro udávání kapacity akumulátorů je Wh (nebo Ah a zároveň nominální napětí ve V z čehož se Wh dají vypočítat vynásobením). Bohužel se vžilo, že se udává jen Ah. Pak se to u powerbank, kde se dají předpokládat Li-Ion či Li-Pol články, typicky vztahuje nominálnímu napětí těch článků (3,6-3,7V) a ne k 5V výstupního napětí.

      Jestli je to zapojené po dvou do série nebo všechno paralelně není až tak podstatné, na celkovou kapacitu to nemá vliv a stejně je tam měnič na 5V.

      [ Reagovat ] [ Zpět ]
      Datum: 13.01.2023
      Autor: xtonda
      Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      Zásadní problém s jednotkou mAh u powerbank je v tom, že nikdo neví jistě, pro jaké napětí je ten proud vztažený.

      Jelikož výstupní napětí USB portu by mělo být 5V, dávalo by smysl uvádět ampérhodiny pro tohle výstupní napětí, ale tak to prakticky nikdy není, obvykle to bývá kapacita Lion baterie uvnitř, což znamená 3.7V a ještě ztráty měniče, takže číslo vypadá hezky a ven se dostane dostane citelně méně.

      Pokud je tam ale vícečlánková baterie a články nejsou paralelně, obrací se marketinkový trik proti výrobci, protože uvést 2200 mAh by vypadalo blbě, když nikdo netuší, že mají 4x vyšší napětí, takže si nejspíš prostě vycucali číslo z prstu... :-D

      Kdyby uváděli Watt hodiny, bylo by vše mnohem přehlednější, ale je to marné, marné, marné... :-/

      [ Reagovat ] [ Zpět ]
      Datum: 13.01.2023
      Autor: Jrr
      Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
  • Re: Vlastní osvětlení a další elektronika - 14



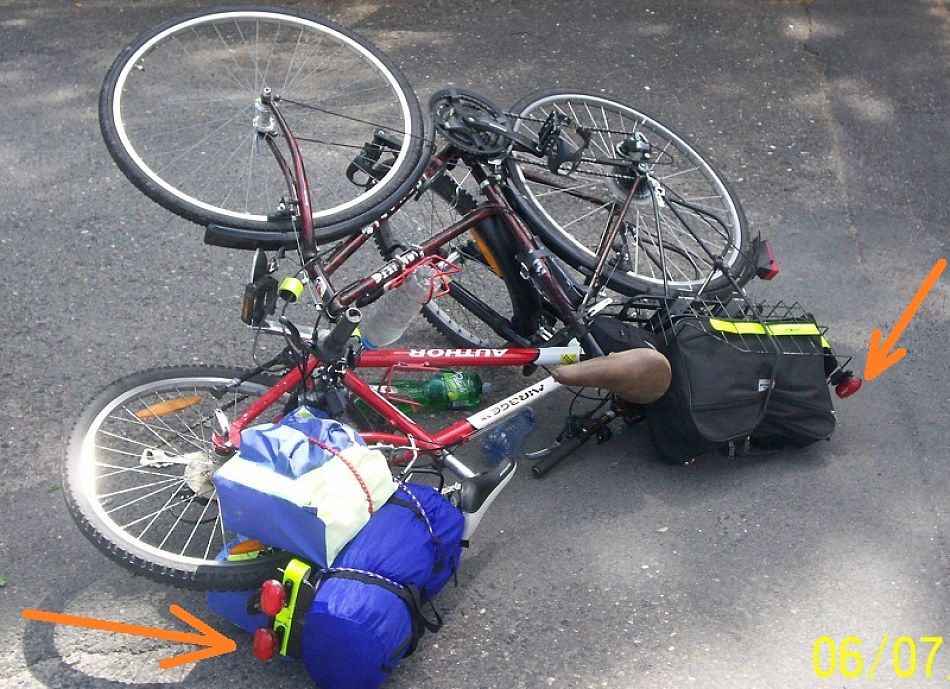

    Tož když to téma je, tak už mám poskládané nové zadní světlo pro lehokolo.

    Podobně jako minule je to obdélníček z cuprextitu, kde jsem z jedné strany vybrousil drážky mezi kontakty (leptat plošák mi přišlo zbytečné) a z druhé strany je nalepená ta nejreflexnější nálepka, co jsem sehnal a skrz ní jsou prostrkané 5mm LED diody.

    Jelikož se mi nezdálo světlo vycházející ze zadní strany LED optimální odrážet zpět do zdroje, tak jsem pod osmici LED přidal lesklou fólii, pro kterou by mělo platit, že úhel odrazu odpovídá úhlu dopadu, tak snad alespoň část tohohle světla trošku rozšíří kužel i do stran.

    Přišroubovat to příjde stejně jako minule zezadu pod nosič do výšky, aby spodní LED už byly vidět z boku a nestínily tam boční trubky nosiče.

    Po dlouhém průzkumu trhu a domácích zásob jsem osadil tyto LED:
    12x Nichia NSPR510GS + 3x Os5Rea5111p

    Ta LED od Nichia mě velmi potěšila nejenom rozložením svítivosti v rámci 30° kužele, ale hlavně tím, že jsem dostal LED s výrazně vyšší svítivostí než garantoval datasheet.

    Původně jsem chtěl na okraje destičky osadit oválnou LED s úhlem 100/40°, ale došel jsem k závěru, že ta 30 stupňová Nichia svítí i mimo kužel lépe než tahle v celém kuželu.

    Při napájení proudem 20mA mám na světle něco přes 29V a přímo v ose jsem naměřil 258 Cd. Pokud jsem měřil 15° vlevo od osy, vychází to na necelých 50 Cd. Tedy zhruba tolik, co bývalo minimum pro staré železniční přejezdy.

    Podle datasheetu můžu použít proud až 50 mA, což už v ose překračuje 500 Cd, tak doufám, že to ve dne bude trošku vidět.

    V noci počítám s výrazně nižším proudem, myslím, že 2 mA budou stačit...

    Co se naopak zatím vůbec nepovedlo je přední světlo. Kombinace teple bílé Cree XP-G3 s 10° optikou svítí při stejném proudu (měřeno při 20mA) méně než letitá Cree XRE, takže jsem objednal z Ali XPG3 s neutrální bílou, jinou optiku a pak ještě Luminus SST-20, tak jsem zvědav, kdy to příjde a zda to bude lepší... :-)

    [ Reagovat ] [ Zpět ]
    Datum: 13.01.2023
    Autor: Jrr
    Hodnocení: +2 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      Tak su zvědavý na foto instalovaného světla. Ať je to ten slavný den, kdy k nám byl přiveden :-D

      [ Reagovat ] [ Zpět ]
      Datum: 13.01.2023
      Autor: Arnošt905
      Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Vlastní osvětlení a další elektronika - 14



        Tak hlavně dokud to nebude kompletní (krabička s bateriemi a elektronikou, přední a zadní světlo, ovládací tlačítko), nemá smysl něco na lehokolo instalovat... a kdy to bude zatím netuším, snad do jara...

        Fotky ti moc neřeknou, tam hlavní dojem udělá nastavení expozice, nikoliv výkon světla. Navíc se to snažím počítat jako světlo, co zvládne 24h závod, nikoliv dělo, co během půl hodiny sežere baterie... :-)

        [ Reagovat ] [ Zpět ]
        Datum: 13.01.2023
        Autor: Jrr
        Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
  • Re: Vlastní osvětlení a další elektronika - 14



    Nepotěšil mě Aliexpress. Když se už druhý týden nic nedělo, napsal jsem dotaz a přišla odpověď:

    Hi dear friend, Our Chinese New Year Holiday is from Jan 14th to Jan 31th.

    Takže potvory slaví nový rok až do konce ledna a lednové objednávky budou řešit v únoru. To je socialismus!

    [ Reagovat ] [ Zpět ]
    Datum: 17.01.2023
    Autor: Jrr
    Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      Mně naopak v předvánoční době překvapila rychlost vyřízení objednávek. Asi pět věcí mi přišlo do 14 dnů. Po Novém roce jsem objednal jednu věc a také obden čtu zprávu,jak cestuje. Takže třeba záleží na konkrétním obchodu.

      [ Reagovat ] [ Zpět ]
      Datum: 17.01.2023
      Autor: DAVID7001
      Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Vlastní osvětlení a další elektronika - 14



        Jo, jiná věc objednaná o víkendu jinde hlásila odesláno už za hodinu, jenže bohužel jsem si vybral špatný obchod jménem "OTdiode Official Store", kde na mou objednávku týden prděli, pak si vyhlásili dovolenou a možná se jí budou věnovat v únoru... takže budu na světýlka čekat minimálně do března. :-(

        [ Reagovat ] [ Zpět ]
        Datum: 17.01.2023
        Autor: Jrr
        Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
        • Re: Vlastní osvětlení a další elektronika - 14



          A to se Ti začnou prodlužovat dny a světýlka nevyužiješ. Já objednal před Vánocemi dobíjecí světla na kolo,přední a zadní,dvě sady,každou v jiném obchodě a na Vánoce už jsem je měl. Teď má ale stejně přijít ten mráz a sníh. Asi to tak bude,protože barometr hodně klesl.

          [ Reagovat ] [ Zpět ]
          Datum: 17.01.2023
          Autor: DAVID7001
          Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      Taky jsem dnes vybíral nákup a termíny jako 26.3. nebo 31.3. to jistili :-D

      [ Reagovat ] [ Zpět ]
      Datum: 17.01.2023
      Autor: Arnošt905
      Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Vlastní osvětlení a další elektronika - 14



        Termíny za tři měsíce ale Číňani uvádějí vždy. Také až po uplynutí toho data můžeš reklamovat zásilku,že Ti nedošla.

        [ Reagovat ] [ Zpět ]
        Datum: 17.01.2023
        Autor: DAVID7001
        Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      Kdysi jsem dělal v Taiwanské firmě. Lidi v centrále furt nechtěli pochopit, že od Vánoc do Nového roku fakt nikdo nebude v práci a furt vedli kecy co to jako má být, že na víc jak týden máme volno všichni. A pak celou druhou půlku ledna nebyli v práci oni...

      [ Reagovat ] [ Zpět ]
      Datum: 18.01.2023
      Autor: Jirka
      Hodnocení: +2 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
  • Re: Vlastní osvětlení a další elektronika - 14



    Asi něco dělám špatně... :-)

    Záměr vyřešit pořádné osvětlení pro lehokolo se zaseknul na tom, že jsem jako přední světlo při jednom chtěl něco účinnějšího než bylo před lety Cree XRE Q5 + desetistupňová optika od Jirky.

    Zvolna (ono to pokaždé z Číny trvá) se mi rozšiřuje sbírka různých výkonných LED a plastových sklíček, abych pokaždé konstatoval, že ale to prastaré světlo svítilo lépe... :-(

    Teoreticky je to jednoduché, původní:
    Cree XR-E Q5 má při 350mA světelný tok 107 lm

    Zatím mám koupeno:
    Cree XP-G3 R5 2700K (139 lm při 350mA/85°C)
    Cree XP-G3 S4 4000K (164 lm při 350mA/85°C)
    Luminus SST-20 5000K (není uveden konkrétní bin, ale mezi 157-197lm)

    Tudíž jsem očekával, že při stejném proudu bude svítit o polovinu víc, respektive pro stejnou svítivost mi postačí o polovinu nižší proud... za předpokladu, že bych měl stejně kvalitní "čočku", které pochytá paprsky ze všech směrů a soustředí je do cca 10ti stupňového kuželu před kolo.

    Že s jinak velkou LED (byť na stejné destičce) nebude dobře fungovat původní optika mě nepřekvapuje. Jak ale najít tu správnou?

    Zatím nejlépe dopadla tahle:
    LEDiL LEILA Lens 21.6mm
    https://www.lumitronix.com/en_gb/ledil-leila...

    jenže zatímco staré světlo mělo při 20mA (abych mohl porovnávat bez chladiče) přímo v ose svítivost 222 Cd, tak s XPG3 4000K se dostanu jen na 120 Cd, v případě SST-20 u téhle optiky vyšlo 170 Cd.

    Ostatní dopadly ještě mnohem hůře:
    https://www.aliexpress.com/item...
    https://www.aliexpress.com/item/32999748949...

    Tak kdyby se náhodou někdo v čínských TIR sklíčkách pro LEDky orientoval a dokázal mi poradit, co tentokrát objednat, aby to s XPG3 nebo SST20 fungovalo dobře a současně to šlo i mechanicky připevnit (což ten kousek od Lumitronixu nejde - nevejdou se šroubky), tak bych byl velice vděčný.... :-)

    [ Reagovat ] [ Zpět ]
    Datum: 26.02.2023
    Autor: Jrr
    Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Vlastní osvětlení a další elektronika - 14



      Ta optika od lumitronix z prvního odkazu je asi nejblíž co se dostaneš. Nepamatuju si přesné parametry té prastaré optiky co jsem kdysi dával na XR-E LEDky, ale matně si vzpomínám na něco o 80%. Že 80% světelného toku se vešlo do 10° kužele nebo tak nějak. Datasheet té optiky cos zkoušel teď říká, že na okraji 10° kužele je 50% intenzity oproti středu (full width half max angle). Čili není 10° jako 10° a mohlo by to vysvětlovat, proč ti vychází nečekaně nízká intenzita ve středu kužele. Navíc datasheet specifikuje XP-G a XP-G2, ale ne XP-G3. Jestli je mezi G2 a G3 generací rozdíl ve vyzařovací charakteristice netuším, nehledal jsem to.
      Stará optika na XR-E byla opravdu hodně úzká a leckomu na těch mých světlech vadilo, že mají super ostré světlo ve velmi úzkém prostoru a okolí velmi rychle slábne. Zkusil bych se podívat, jestli flek na zdi od nové versus staré kombinace vypadá jinak a třeba i lépe - širší a/nebo s plynuleji slábnoucím okrajem. Pak by mohlo stát za pokus to použít při jízdě venku, podívat se, jestli to není lepší i přes nižší měřenou intenzitu uprostřed.
      S montáží máš několik možností. Můžeš do černého plastu dremelem kuchnout malé výřezy pro hlavy šroubků držících PCB. Můžeš se vybodnout na šroubky a čímkoliv jiným přitlačit tu diodu k chladiči optikou. Já přestal ty ledky šroubovat už před lety, XP-G už mají takovou účinnost, že když pod ně dáš pastu, všechno zmáčkneš v tubusu dohromady a pak zajistíš tubus šroubkem z boku, v pohodě se to uchladí.

      [ Reagovat ] [ Zpět ]
      Datum: 27.02.2023
      Autor: Jirka
      Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Vlastní osvětlení a další elektronika - 14



        No to je jedno z úskalí, že neznám přesné parametry tvé optiky (kdybys našel označení?), takže i když u něčeho podrobnější parametry jsou, nemám je s čím porovnávat...

        Já jsem s tím XRE + 10° světlem byl spokojený, sloužilo než prasknul rám Ibexe... pak už nějak nebyl čas přidělat to zpět.
        Uměl bych si představit i trošičku širší kužel světla, ale pokud tam 10° bylo míněno jako úhel pro pokles na poloviční svítivost (FWHM) a nikoliv na 10% (FWTM), snažil jsem se najít něco podobného pro Cree XP-G3, což se mi jevilo jako rozumná současná LED se slušnou účinností.

        Jeden z problémů je, že každá optika se pro každý typ LED chová trošičku jinak, protože záleží na velikosti a místu, odkud se svítí. A jak jsem zjistil třeba tady https://www.ledil.com/data/prod/Olga/16672... , tak mezi XP-G2 a XP-G3 zřejmě rozdíly jsou. A aby to nebylo tak jednoduché, u většiny optik není charakteristika pro XP-G3 uvedená.

        Nemluvě o Luminus SST-20, který by zřejmě měl mít ještě trochu lepší účinnost než XPG-3, ale hledat pro něj vhodnou optiku, když s ním skoro u žádné optiky nepočítají, je asi marné.

        Jeden z parametrů, který může dělat pro různé typy LED potíže, je ohnisková vzdálenost, pak by teoreticky mohlo pomoct optiku podložit nebo naopak kus odbrousit, jenže rozhodovat budou zlomky milimetru a já nevím, kde najít podklady, ze kterých by taková věc vyplynula...

        To, jak u optiky z Lumitronixu pořešit mechanickou kolizi se šroubky, to je spíš menší problém. Horší je, že se starou XRE + optikou i kus od osy kuželu naměřím větší svítivost než je maximum pro cokoliv jiného, co jsem zatím zkoušel.

        Zatím tedy vše směřuje k tomu, že nic lepšího dohromady nedám a namontuju zpátky staré XRE. To, že jsem utratil nějaké peníze zbytečně (čínské optiky bohužel nejde kupovat po jednom kuse) přežiju, ale štve mě, že nerozumím tomu, kde je problém?
        Bohužel nevím, zda koupené LED svítí méně než slibuje datasheet (nejde o jediný kus) nebo mi světlo zahodí nevhodná optika

        [ Reagovat ] [ Zpět ]
        Datum: 27.02.2023
        Autor: Jrr
        Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Vlastní osvětlení a další elektronika - 14



        Jediné, co mě ještě napadá, že jsem všechna srovnání zásadně dělal při 20mA (stejně jako u ostatních LED), protože tak nepotřebuju chladič, dá se do světla bez újmy podívat a napájení je jednodušší (proudový zdroj z LM317T)...

        Vycházel jsem z předpokladu, že závislost svítivosti na proudu je téměř lineární (s proudem-teplotou mírně klesá účinnost), takže poměr mezi svítivostí XR-E a XP-G3, který zjistím při 20mA by měl zhruba platit i pro jmenovitý proud.

        Teď koukám, že v grafech XP-G3 tak malý proud nemají a čáry začínají někde okolo 100 mA, ale vysvětlením to stejně asi nebude.

        [ Reagovat ] [ Zpět ]
        Datum: 27.02.2023
        Autor: Jrr
        Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
        • Re: Vlastní osvětlení a další elektronika - 14



          Předpoklad, že to bude lineárně závislé na proudu mi přijde mírně řečeno velmi odvážný. Někdy dávno jsem dokonce viděl výkonovou LED co pro hodně malé proudy i měnila vyzařovací charakteristiku (nějak to záviselo na konstrukci elektrod která část toho křemíkového sendviče se excituje jako první. Jak proud překročil nějakých 10% jmenovitého, už se to budilo celé a vyzařovaný vzorec už se dál neměnil. Nicméně je to dávno a tehdy ten čip byl na dnešní poměry dost rozměrný, XP-G3 je o hodně menší, tak možná nic takového nejde pozorovat. Nicméně už jen závislost výstupního světelného toku na vstupním proudu může být tak nelineární a tak závislá na typu LED, že porovnávat na 20mA která bude lépe svítit na 350mA může být úplně k ničemu.
          I tak kdybys chtěl jistotu, že porovnáváš něco realistického, tak nejlepší metoda co jsem viděl je vzít to ven, namířit to s optikou do zahrady nebo podél nějaké cesty a vyfotit jak to svítí na proud, který plánuješ použít na kole. Když pro různé led použiješ shodou uzávěrku a clonu a pak si dáš fotky vedle sebe, máš srovnání co ti bude osvětlovat cestu jak dobře.
          Datasheet té historické optiky nenajdu, kupoval jsem to velmi dávno z čínského eshopu kaidomain nebo tak nějak, ani nevím jestli ještě existuje.

          [ Reagovat ] [ Zpět ]
          Datum: 28.02.2023
          Autor: Jirka
          Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
          • Re: Vlastní osvětlení a další elektronika - 14



            Tak já ten předpoklad opíral o graf v datasheetu XP-G3. Pak jsem ovšem zjistil, že Lumitronix se odkazuje na trochu jiný datasheet pro XP-G3, než co mi vyhodil google přímo od Cree. Ten první je spojitý až k nule, v tom druhém (pro stejnou LED) začátek chybí...

            Varianta, že je tam nějaká zásadní nelinearita, mi připadá málo pravděpodobná, ale jo, dalo by se to přeměřit i pro nějaký větší proud... jen tam už to bez chladiče nepůjde...

            [ Reagovat ] [ Zpět ]
            Datum: 28.02.2023
            Autor: Jrr
            Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
            • Re: Vlastní osvětlení a další elektronika - 14



              Ta druhá vypadá uvěřitelněji, ale obě vypadají tak trochu přibližně. A těch 20mA je jen 1% maxima, čili tam už bude velký i rozptyl kus od kusu, a na tomhle grafu už jen tloušťka čáry je dobrých 10mA. Porovnat dvě takové ledky tím, že je změříš jen na 20mA můžeš, akorát když z toho zkusíš extrapolovat, co budou dělat při 350mA nebo dokonce 2A, musíš počítat s nejistotou klidně +-50%. I kdyby ten graf fakt vedl až do nuly stejně zakřivenou křivkou, tak už jen nejistotama všech aspektů toho měření se ti to srovnání hodně znehodnotí. Když to vynásobíš x17 (na těch 350mA) nebo dokonce x100, násobíš i velikost těch nejistot.

              [ Reagovat ] [ Zpět ]
              Datum: 28.02.2023
              Autor: Jirka
              Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
              • Re: Vlastní osvětlení a další elektronika - 14



                No dobře, můžu to příležitostně zkusit porovnat s větším proudem, budu doufat, že aspoň chvilku by to nějakých 100 mA mělo vydržet i bez chladiče...
                Třeba XPG3 opravdu při malém proudu funguje neefektivně.

                O proudu nad 500mA vůbec neuvažuju, to by mi moc rychle sežralo baterii... :-)

                [ Reagovat ] [ Zpět ]
                Datum: 28.02.2023
                Autor: Jrr
                Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
                • Re: Vlastní osvětlení a další elektronika - 14



                  100mA bych čekal, že to utáhne bez chladiče i docela dlouho. Pokud montáží na chladič máš být schopný udržet teplotu PN přechodu pod 85°C při proudu 2000mA, tak bych skoro čekal, že 100mA to snese trvale bez chladiče. Je to příkon jen cca 0,3W a část z něj odejde jako světlo, mělo by to být cca 40%. Takže uchladit potřebuješ cca 180mW tepla a na to by samotné PCB mělo v pohodě stačit. I kdyby na to nestačilo plně, budeš mít třeba minuty než teplota přechodu vyleze nepříjemně vysoko.

                  [ Reagovat ] [ Zpět ]
                  Datum: 01.03.2023
                  Autor: Jirka
                  Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
        • Re: Vlastní osvětlení a další elektronika - 14



          Jo a v datasheetech pro XP-G2 a XP-G3 je stejný obrázek úhlové charakteristiky. Čekal bych, že optika co funguje dobře na 2 bude fungovat dobře i na 3.

          [ Reagovat ] [ Zpět ]
          Datum: 28.02.2023
          Autor: Jirka
          Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
          • Re: Vlastní osvětlení a další elektronika - 14



            Tak úhlová charakteristika je věc jedna, rozměry a poloha zdroje světla v rámci čipu, může být jiná...
            Protože jinak nechápu, proč by třeba tady https://www.ledil.com/data/prod/Olga/16672... psali, že?
            XP-G2 7.0°/17.0° 86%
            XP-G3 8.0°/20.0° 85%

            Tím netvrdím, že ten jeden stupeň je dramatický rozdíl, ale obecně pokud není u optiky XP-G3 uvedené, tak asi nevím, zda to zrovna bude o stupeň víc nebo míň než tam uvádějí pro G2... :-/

            [ Reagovat ] [ Zpět ]
            Datum: 28.02.2023
            Autor: Jrr
            Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
            • Re: Vlastní osvětlení a další elektronika - 14



              Může být, že jeden z nich je tlustší a druhý placatější, takže v té krycí čočce je zdroj samotný mírně jinak hluboko. Úhlová charakteristika (opět dost přibližně vypadající) v datasheetu od Cree je u obou stejná, ale střed (počátek) toho grafu je jakoby fyzicky jednou o chlup výš a jednou o chlup níž vůči ploše toho PCB, na které dosedne housing čočky.
              Další co může hrát roli je, že ledil to měřili s jinou čočkou (stejný typ, jiná výrobní dávka, ne moc konzistentní kvalita třeba), nebo jim na jednu ledku sedla dokonaleji než na druhou a podobně.
              A může to být součet obojího.

              [ Reagovat ] [ Zpět ]
              Datum: 28.02.2023
              Autor: Jirka
              Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
              • Re: Vlastní osvětlení a další elektronika - 14



                Ono je otázka, zda to Ledil opravdu měřil nebo jen simuloval v nějakém software?
                Přecijen když nabízí přes tisícovku různých variant optik a u každé mají v datasheetu několik stránek s charakteristikami pro různé LED, nechce se mi věřit, že by všechny kombinace opravdu měřili...

                [ Reagovat ] [ Zpět ]
                Datum: 28.02.2023
                Autor: Jrr
                Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
                • Re: Vlastní osvětlení a další elektronika - 14



                  Na tom rozhodně něco je. Pak je otázka, proč jim simulátor vyhodil různá čísla. V datech kterými ho krmili musel být rozdíl v parametrech těch dvou LED. Vědí o jejich parametrech něco, co v námi nalezených datasheetech není? Možná jo.

                  [ Reagovat ] [ Zpět ]
                  Datum: 01.03.2023
                  Autor: Jirka
                  Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Vlastní osvětlení a další elektronika - 14



        A prosímtě máš nějakou představu o vlivu velikosti optiky na výsledný efekt? Většina má průměr okolo 2 cm, ale občas se najde sklíčko s 30 nebo dokonce 38mm průměrem.
        Říkal jsem si, že větší čelní plocha optiky by asi mohla lépe fungovat v dešti a celkově být tolerantnější k nečistotám, protože pak jedna kapka nesežere tak velkou část světla jako u malého sklíčka?

        Další myšlenka je materiál optiky. Dokonce jsem narazil na českou firmu, co vyrábí 10° TIR optiku z opravdového skla. Jenže bez držáku a zrovna na kole asi to sklo moc výhodou nebude... :-/
        https://www.lustroveovesy.cz/cs/katalog/cocka...

        [ Reagovat ] [ Zpět ]
        Datum: 28.02.2023
        Autor: Jrr
        Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
Nastavte si vlastní barvu pozadí:
Seznamka

Hledám: Praha Rumburk

25.05.2023
Je-li počasí, snažím se o víkendu absolvovat cestu z Prahy do Rumburku na silničním kole. Jezdí-li někdo po této…

Hledám: Hledá se cykloparťačka

22.05.2023
Ahoj, našla by se tu aktivní cykloparťačka pro cyklistiku z Prahy směrem ven do Středních čech a následně třeba i…

Hledám: Labská stezka

Hledám: Labská stezka
20.05.2023
Na léto plánuji jet od pramene Labe dál po Labské stezce pouze víkendově. Začínám od 1.7 z Harrachova. Nejsem…
[ Nahoru ]
e-mail:
heslo:
  zapamatovat

NaKole.cz se právě projíždí

347 cyklistů (17 přihlášených)

Bikepacking španělsky 6.část: Z Andalusie přes Extremaduru do Castilla y León

Ronda s ikonickým mostem přes hluboký kaňon, poutnické El Rocío, kde sa naše kola topí v písku, nádherná…
Kristina | včera

Stezka středozemím

Inspirací pro letošní trasu byly knížky Jana Hocka o dálkových trasách v ČR (na internetu www.viaczechia.cz).…
Aar | 19.05.2023

Norsko 2022 – S děravou botou Hardangerviddou

Náhorní plošina Hardangervidda není pouze norská, nýbrž s největší určitostí i evropská nejrozsáhlejší horská…
šíp | 30.03.2023
