Středový pohon Bafang BBS01-2, zapojení kabelů

Zdravím všechny příznivce elektrokol.

Vzhledm k tomu, že mé srdíčko už není co bývalo a do kopců už nestíhám, rozhodl jsem se přestavět své kvalitní kolo "KHS Crest" na elektro-pohon.
Volba padla na středový pohon, kvůli minimálnímu zásahu do původního kola.
Koupil jsem mizerné kolo s nově nainstalovaným střeďákem 8Fun 350W včetně baterie e-bike na rám za velmi dobrou cenu. Odmontoval vše a namontoval na KHS.
Původní majitel neměl na kole akcelerátor, ani zapojené brzdové páky a tak přebývající konektory ustřihl.
Pídil jsem se na netu po informacích jak to opravit, ale nikde jsem zapojení pinů konektorů ani typu senzorů nenašel.
Nezbylo mi, než koupit na ev-bike nový kabelový svazek, brzdové páky a akcelerátor na střeďák. Jako první jsem ale vše rozmontoval, proměřil a zaznamenal.
Hlavně kvůli tomu, když používám něco primitivního a nemohu si to sám opravit, protože nemám schema. Mohly by též "odejít" senzory, tak abych věděl.

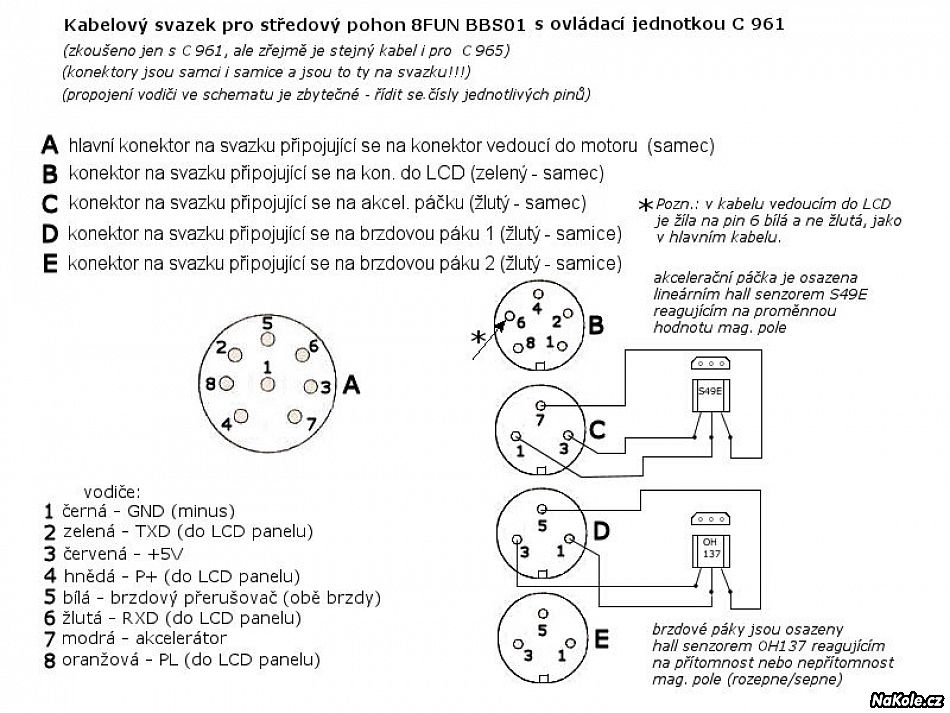

Pro všechny s podobnými problémy nebo bastlíře, co chtějí ušetřit, tady zveřejňuji zapojení kabelů včetně používaných hall senzorů. Mám LCD C961, ale zapojení se s největší pravděpodobností neliší při použití C965. Akcelerátor, kabelový svazek i brzdové páky nejsou nabízeny pro konkrétní LCD, ale pro středové pohony ev-bike.
ev-bike prodává aktuálně pohony s C965 což je vlastně 8Fun Bafang BBS02, ale s mým C961 vše funguje jak má.

Schema zapojení je mnou několikrát kontrolované. Přesto vám na ně žádnou záruku nedám. Ne, že by obsahovalo chybu, ale někdo se splete, přehodí dráty a pak mne bude "pronásledovat". Schema zapojení jsem vytvořil i pro tzv., bez urážky "elektro-blbce". Barvy žil kabelů jsou dle originálu, číslování pinů je mé, aby bylo jasné, který pin se s kterým propojuje.


Snad to bude někomu k užitku.

[ Reagovat ] [ Zpět ]
Datum: 20.08.2015
Autor: Vladan

Nejlépe hodnocené

1 hlas
  • Re: Středový pohon Bafang BBS01-2, zapojení kabelů



    Jenom na okraj. Opravdu nechápu proč původní majitel něco stříhal,když nemusel.Vše je zapojeno přes spojovací konektory. Asi magor

    [ Reagovat ] [ Zpět ]
    Datum: 20.08.2015
    Autor: magic1000
    Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
    • Re: Středový pohon Bafang BBS01-2, zapojení kabelů



      Nevím zda byl "magor". Asi se mu nelíbily nezapojené konektory, které nebylo možné snadno ukrýt. Zřejmě nějaký jiný způsob myšlení, protože to byl angličan žijící v Čechách. Nicméně mně se to i tak vyplatilo, protože jsem sadu (pominu-li nepoužitelné kolo) koupil takřka za poloviční cenu než novou :).

      [ Reagovat ] [ Zpět ]
      Datum: 21.08.2015
      Autor: Vladan
      Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
      • Re: Středový pohon Bafang BBS01-2, zapojení kabelů



        Stejně mu vedly dráty do LCD ovladače. Asi estét :-)

        [ Reagovat ] [ Zpět ]
        Datum: 21.08.2015
        Autor: magic1000
        Hodnocení: 0 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
  • Re: Středový pohon Bafang BBS01-2, zapojení kabelů



    dobrá robota, ďakujem!

    [ Reagovat ] [ Zpět ]
    Datum: 22.08.2015
    Autor: xp
    Hodnocení: +1 Hlasovat mohou jen přihlášení uživatelé Hlasovat mohou jen přihlášení uživatelé 0
