Výkyvné sedlo a delší kliky zvyšují rychlost

Foto: Autor

Další fotografie

Původně jsme toto sedlo řešili z důvodu větší dosedací plochy a tedy většího pohodlí při jízdě. Pak se však ukázalo, že s ním lze dosáhnout při použití delších klik i vyšší rychlost o 1 - 3 %, což by mohlo mít význam i pro závodní cyklisty.

Normálně jsou boky cyklisty nehybné, to však musí zajistit břišní a zádové svaly, jsou tedy namáhány staticky, potřebují kyslík a produkují laktáty a přitom nevykonávjí žádnou mechanickou práci.

Cílem je rozkývat pánev cyklisty, tedy aktivně zapojit břišní a zádové svaly, čímž se dosáhne zvýšení výkonu při stejném nároku na kyslík a ostatní živiny.
Na obr. je tréninková verze, závodní bude karbonová.

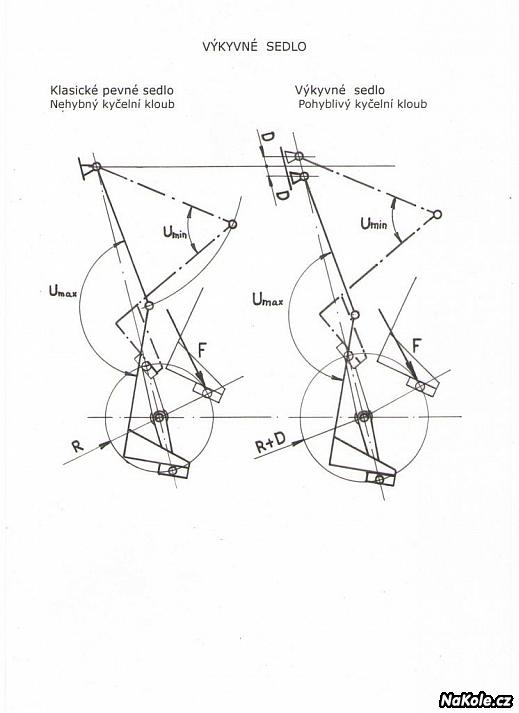

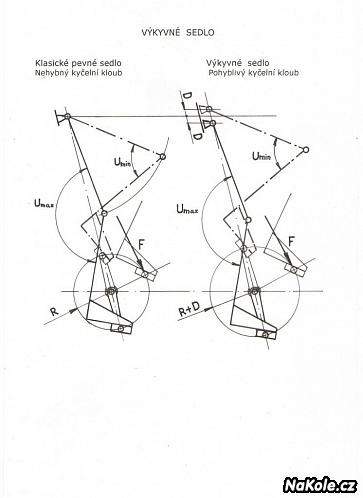

Kinematické schéma:
Na levé straně je běžné sedlo, předpokládejme nastavení do optimální výšky a délka klik je také optimální. Jsou zde zakresleny krajní polohy, kdy stehenní a holenní kost svírá úhel Umin a Umax. Chodidlo a holeň svírají pravý úhel. Síla F dává kroutící moment
M = F . R

Vpravo je tatáž noha, kyčelní kloub však mění polohu o hodnotu D.
Chceme ovšem zachovat stejné úhly Umin a Umax, prodloužíme tedy kliky o míru D, takže jejich poloměr bude  R + D
Potom stejná síla na pedál vytvoří větší moment Mv = F . ( R + D )
Když tedy prodloužíme kliky o 10 %, zvýší se i moment o 10 %.
Přitom není problém udržet stejnou frekvenci šlapání, protože rozkmit nohou
Rozkmit = Umax - Umin
zůstává stejný. Pak i výkon cyklisty bude vyšší.

 Funkci sedla lze vidět zde:   http://www.youtube.com/watch?v=bVes3kJtVv0
